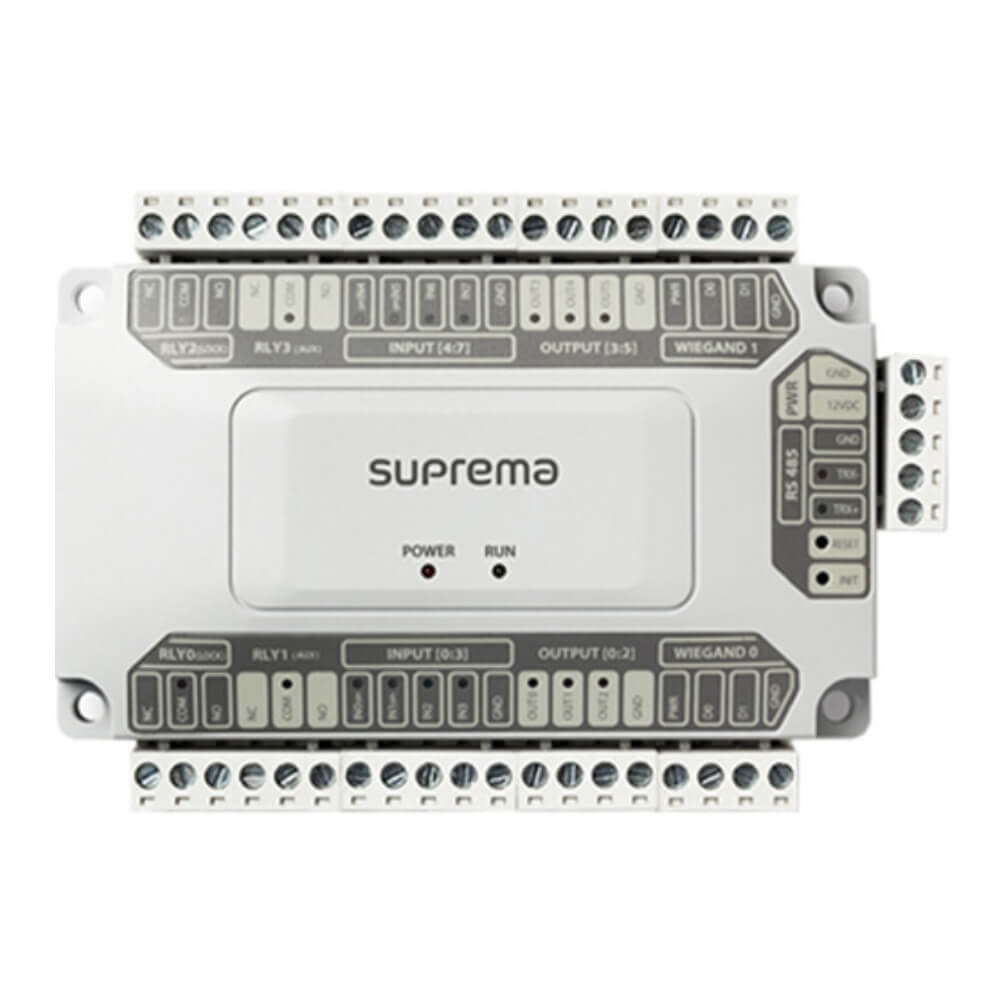

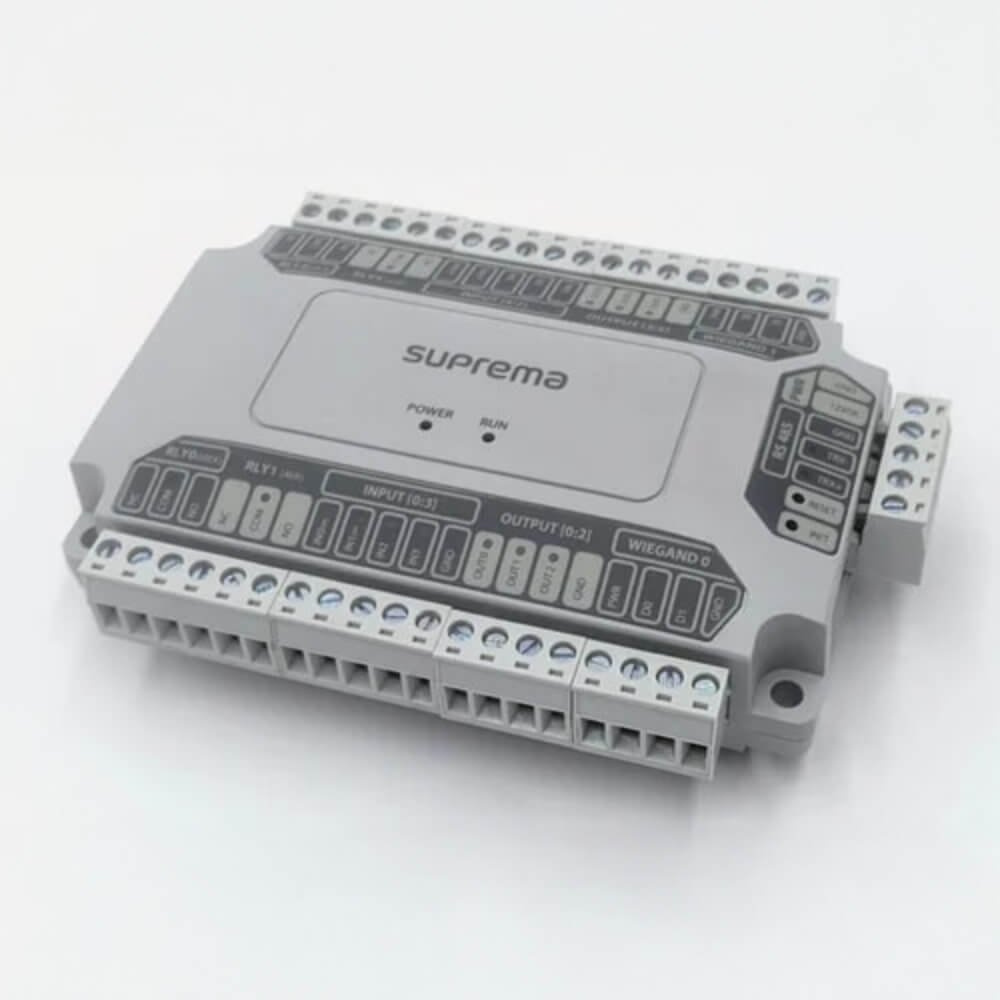

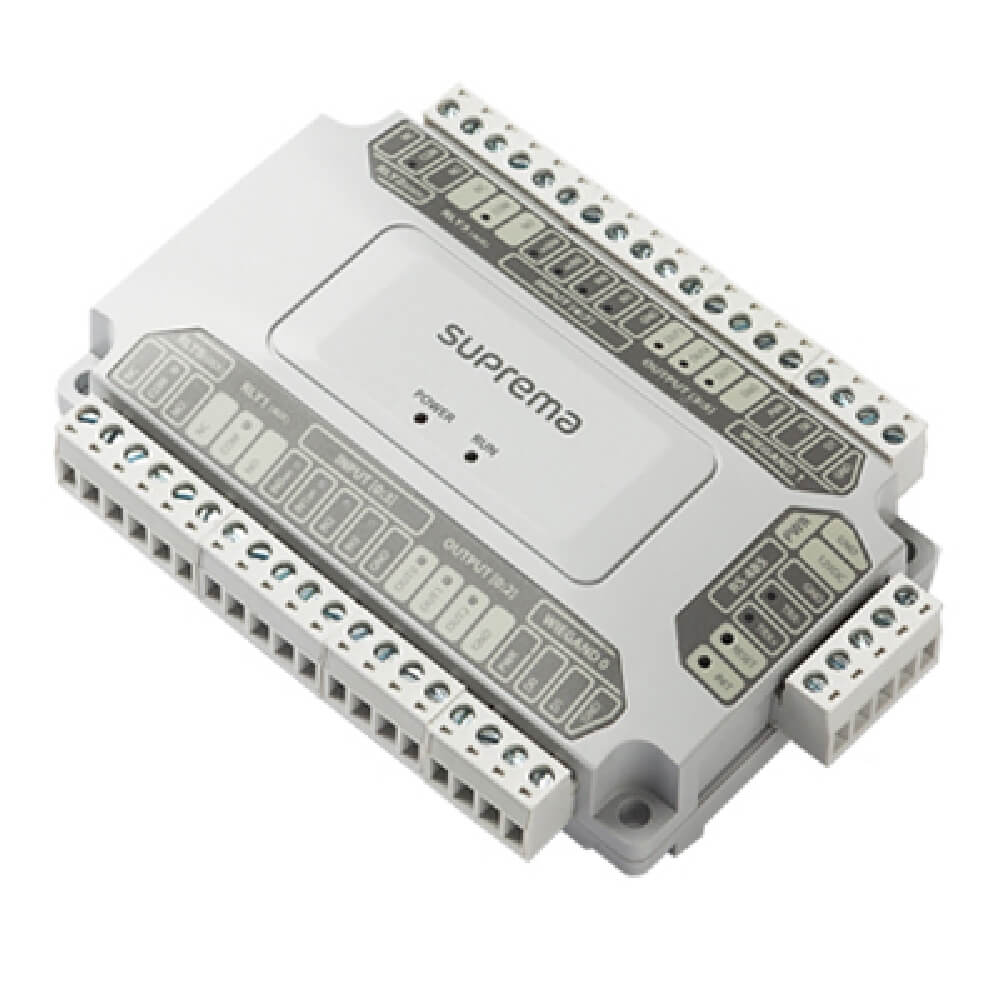

DM-20 Suprema – Controladora de Dispositivos Auxiliares com Expansão de Acessos

O DM-20 da Suprema é uma controladora de acessos auxiliar projetada para gerenciamento de múltiplas portas, botoeiras, sensores e alarmes em sistemas baseados na plataforma BioStar 2. Compacta, inteligente e segura, a DM-20 expande as funcionalidades de dispositivos como a CoreStation ou leitores inteligentes, permitindo que um único sistema gerencie uma instalação inteira com flexibilidade. Ideal para ambientes que exigem integração completa de hardware, segurança lógica e operação contínua.

Especificações

Aplicações recomendadas

Gestão de múltiplas portas em edifícios corporativos ou industriais
Integração com alarmes, sensores magnéticos e dispositivos de segurança
Expansão de acesso em projetos distribuídos
Arquiteturas centralizadas com múltiplos pontos de controle

Diferenciais Técnicos

Suporte a até 4 portas com entradas e saídas dedicadas
Compatível com plataforma BioStar 2 via RS-485
Entradas e saídas totalmente configuráveis
Interface web para configuração simplificada
Comunicação criptografada e segura
LED indicadores para diagnóstico em tempo real
Suporte a Fail-Safe e Fail-Secure

Categoria	Especificação
Modelo	DM‑20
Descrição geral	Controle seguro de até 4 portas por comunicação criptografada; inclui 2 interfaces Wiegand para leitores de terceiros; suporta sistema centralizado com até 32 portas e 8 dispositivos biométricos em cadeia.
CPU / Memória	Cortex M3 72 MHz; Flash 128 KB; SRAM 20 KB
LEDs indicadoras	Multicolorido – Power x1, Relay x4, TTL Input x4, Supervised Input x4, TTL Output x6, RS‑485 x2, Run x1
Temperatura de operação	−20 °C a 60 °C
Temperatura de armazenamento	−40 °C a 70 °C
Umidade (operação/armazenamento)	0 %–80 % / 0 %–90 %, sem condensação
Peso	220 g
Dimensões	130 × 90.5 × 35.8 mm (±0.3 mm)
Certificações	CE, UKCA, KC, FCC, RoHS, REACH, WEEE
Interface RS‑485	1 canal OSDP v2 compatível
Wiegand	2 canais In/Out (12 V, até 1.5 A)
Entradas TTL	4 TTL + 4 TTL supervisionadas
Saídas TTL	6 canais
Relés	4 relés (Form C) – 2 A a 30 V DC resistivo / 1 A a 30 V DC indutivo
Entrada elétrica	9–18 V DC (até 2.5 A); recomenda-se 12 V – 3.1 A se alimentar leitores Wiegand
Corrente Wiegand	Máximo 1.5 A por total, 750 mA por canal
Montagem	Trilho DIN ou suporte/bracket, terminações internas de 120 Ω no RS‑485
Funções avançadas	Anti‑passback, supervisão de zonas, configuração Fail‑Safe/Secure para controles de porta via relé

FAQ -Perguntas Frequentes

1. Qual a principal função da DM-20?

A DM-20 é uma controladora auxiliar que permite gerenciar até 4 portas com entradas e saídas dedicadas, além de sensores, botoeiras e dispositivos de alarme.

2. A DM-20 substitui uma controladora principal? 

Não. Ela funciona como expansão de uma controladora principal (como a CoreStation), auxiliando no controle de portas e dispositivos auxiliares.

3. A DM-20 é compatível com BioStar 2? 

Sim, a DM-20 foi projetada para integração total com a plataforma BioStar 2, inclusive com gerenciamento e configuração pela interface web.

4. Como é feita a comunicação da DM-20 com a rede? 

A comunicação com os demais dispositivos é realizada via RS-485, e a alimentação pode ser independente, garantindo estabilidade.

5. A DM-20 pode controlar fechaduras com Fail-Safe e Fail-Secure? 

Sim. As saídas da DM-20 são configuráveis para operar tanto em modo Fail-Safe quanto Fail-Secure, garantindo flexibilidade para projetos com exigências distintas de segurança.
