Controlador de Acesso

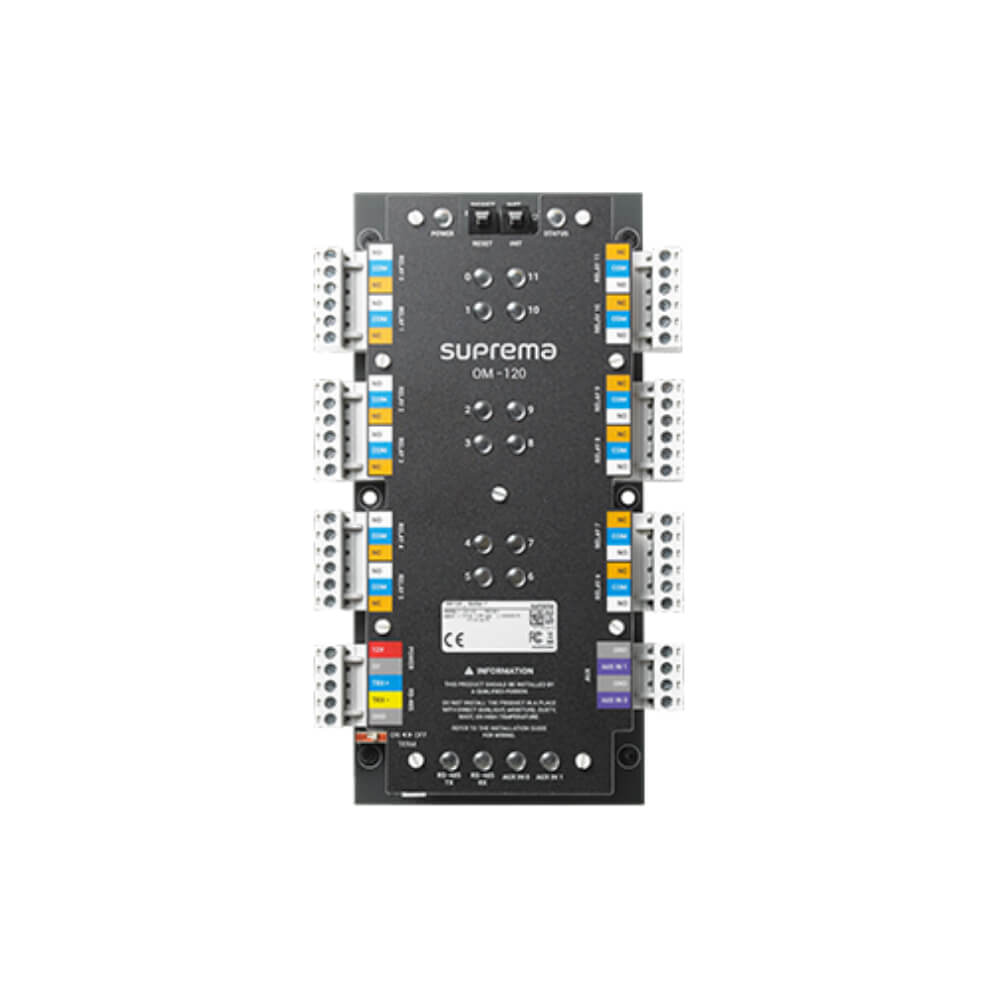

OM-120 Suprema – Controladora de Expansão Inteligente para Sistemas BioStar 2

A OM-120 é uma controladora de expansão desenvolvida pela Suprema para ampliar o número de entradas e saídas (I/O) dos sistemas de controle de acesso baseados na plataforma BioStar 2. Ideal para projetos de grande porte que exigem acionamento de múltiplas portas, sensores ou dispositivos auxiliares, a OM-120 oferece flexibilidade, confiabilidade e integração nativa. Com comunicação via RS-485 e alimentação independente, é a solução ideal para arquiteturas distribuídas com segurança e eficiência.

Especificações

Aplicações recomendadas

Controle de múltiplas portas e sensores em edifícios corporativos
Integração com alarmes, botoeiras e sensores de presença
Expansão modular de controladoras Suprema (como DM-20 ou CoreStation)
Projetos com zonas de segurança e controle de passagem

Diferenciais Técnicos

12 entradas e 8 saídas digitais configuráveis
Integração nativa com plataforma BioStar 2
Comunicação via RS-485 com múltiplos dispositivos
Alimentação isolada para proteção e redundância
LEDs indicadores de status por canal
Expansão em cascata para grandes instalações
Fácil montagem em trilho DIN ou painel técnico

Categoria	Especificação
Modelo	OM‑120
Descrição geral	Módulo de extensão de saída múltipla, controla até 12 relés de saída. Pode atuar como controlador de elevador com BioStar 2; até 31 unidades em série via RS‑485; possui funções Anti‑Passback e Zona de Alarme de Incêndio.
Relés de saída	12 relés por unidade
Controles suportados	Até 192 andares por elevador (12 relés × 16 módulos)
Comunicação em cadeia	RS‑485, até 31 módulos (1 master + 30 slaves); terminações internas de 120 Ω
Alerta APB (Anti-passback)	Suportado, com alertas predefinidos para zonas APB
Zonas de alarme de incêndio	Suporte para controle de elevadores inteiramente dentro de zonas de alarme
Interface física	RS‑485 (1 canal OSDP v2), AUX IN (2 canais contato seco), relés 12 saídas, USB (não suportado), Wiegand (não)
CPU / Memória	Cortex M3 72 MHz; Flash 128 KB, SRAM 20 KB
LED indicadora	LED multicolorido para POWER, STATUS, RELAY, RS‑485 TX/RX, AUX IN
Temperatura de operação	−20 °C a 60 °C
Temperatura de armazenamento	−40 °C a 70 °C
Umidade de operação/armazenagem	0 % – 95 %, sem condensação
Peso	Aproximadamente 300 g
Dimensões	90 × 190 × 21 mm
Certificações	CE, UKCA, KC, FCC, RoHS, REACH, WEEE
Alimentação elétrica	12 V DC (recomendado); consome cerca de 130 mA; suporta até 24 V DC (≈82 mA)

FAQ -Perguntas Frequentes

1. Para que serve a OM-120 em um sistema BioStar 2? 

A OM-120 é utilizada para expandir a quantidade de entradas e saídas digitais em um sistema de controle de acesso. Ela permite controlar mais portas, sensores e dispositivos auxiliares em grandes projetos.

2. Quantas entradas e saídas a OM-120 possui?

Ela oferece 12 entradas e 8 saídas digitais, todas configuráveis de acordo com as necessidades do projeto.

3. A OM-120 precisa de software próprio para funcionar? 

Não. Ela é configurada diretamente pela plataforma BioStar 2, integrando-se de forma nativa ao sistema e aos dispositivos principais da Suprema.

4. Qual é a forma de comunicação da OM-120 com o sistema principal? 

A comunicação é feita via RS-485, um protocolo robusto e confiável para conexões industriais e de longa distância.

5. É possível usar várias OM-120 no mesmo sistema? 

Sim. É possível instalar múltiplas OM-120 em série, desde que dentro da capacidade suportada pela controladora principal e pelo software.
